Artikel 3.KSV.P.LED._-07

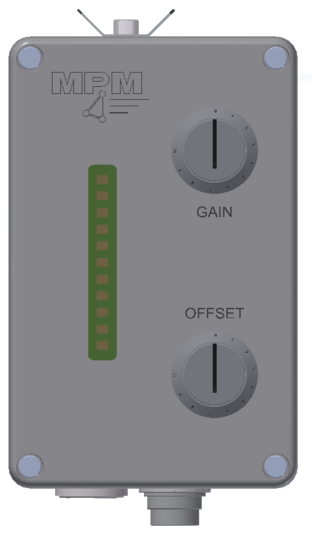

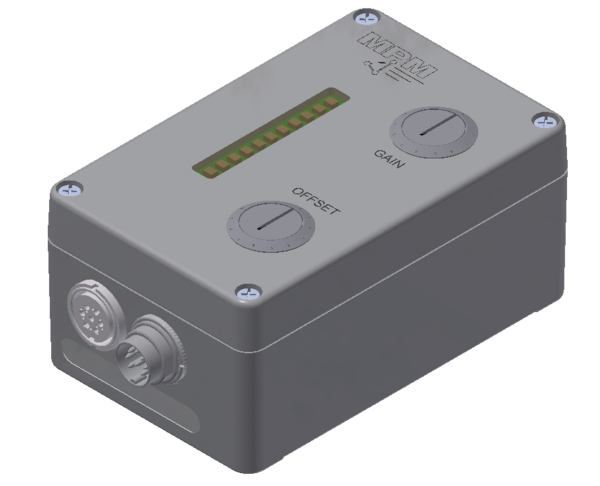

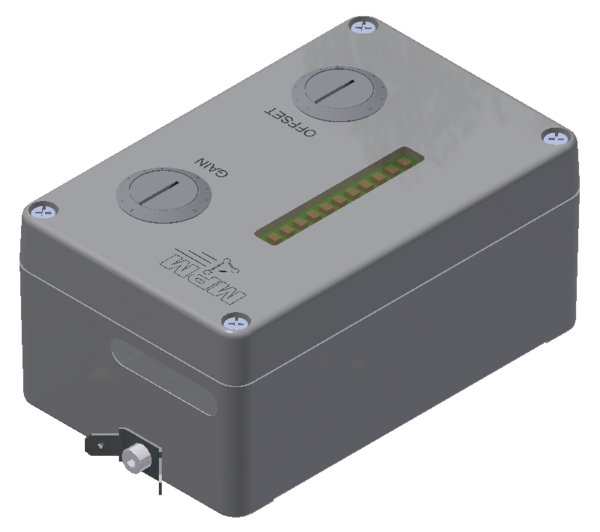

AE-Körperschall-Verstärker mit Potentiometer für Offset und Verstärkung sowie LED-Anzeige
Für externe Körperschallsensoren
3.KSV.P.LED._-07
Katalog-# / Beschreibung
| Katalog-# | Bestell-# | Filtertyp |
|---|---|---|
| 3.KSV.P.LED.A-07 | 1017325A | A – für Sensor im GA-Wuchtapparat oder ASK-Sensor |
| 3.KSV.P.LED.E-07 | 1017332A | E – für ASM-Sensor |
| 3.KSV.P.LED.Q-07 | 1017340A | Q – für Fluid-Sensor oder ASD-Sensor |
| 3.KSV.P.LED.T-07 | 1017348A | T – für Sensor im G-Auswuchtapparat oder ASK-Sensor |
Technische Details
| Technische Daten | |
|---|---|
| Betriebsspannung | 24 V= |
| Leistungsaufnahme ca. | 180 mA |
| Einbaustecker 8-polig | Verbindung zur Maschinensteuerung |
| Einbaubuchse 7-polig | Verbindung zum Sender |
| Maße B x H x T [mm] | 80x125x57 |
| Gewicht ca.[kg] | 0,6 |
| Umgebungstemperatur bei Betrieb | 0 °C bis +50 °C |
| Umgebungstemperatur bei Lagerung | -10 °C bis +60 °C |
| Luftfeuchtigkeit | 20 % bis 50 % rel. Feuchte |

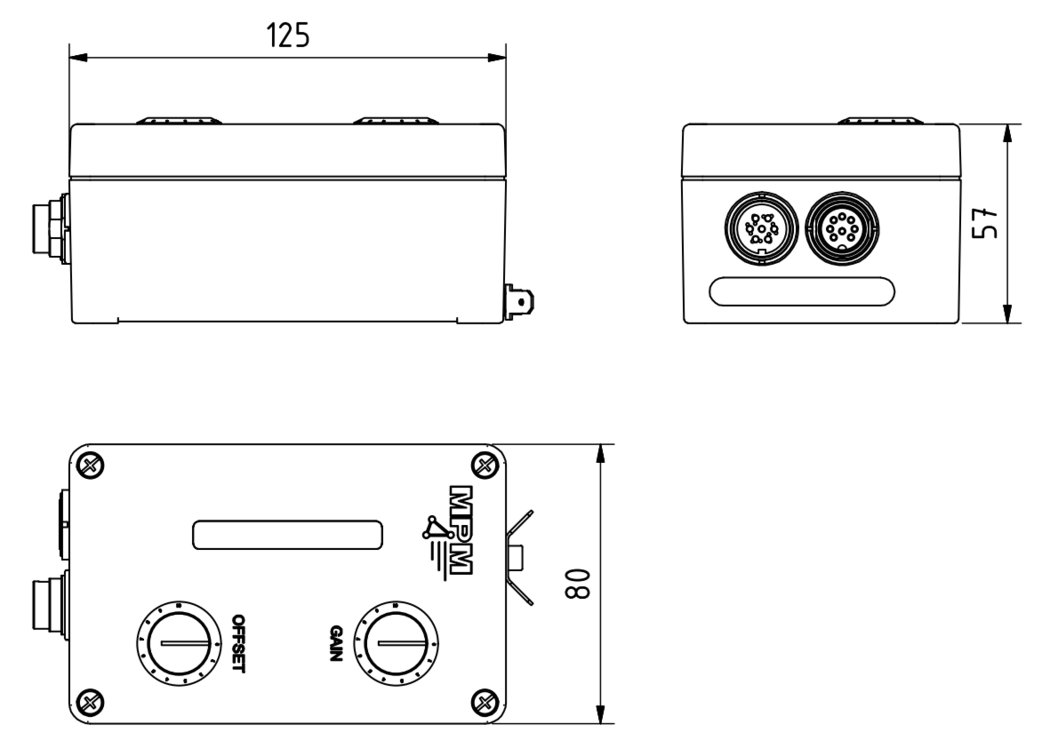

Dimensional drawings
